自来水箱式无负压供水设备如何连接?怎么安装?

发布日期:2024-07-05浏览次数:10

    很多施工朋友在进行箱式无负压供水设备管道对接或连接的时候,可能会遇到一些问题:箱式无负压供水设备的进出水口分别是哪一个?会不会装反了?市政进水主管道、箱式无负压供水设备与小区主管道是如何连接的?各水管是怎么对接安装的?等方面的问题 。下面中赢供水专家将一一为您解答这些问题。

无负压供水设备安装对接操作方法
    1、本设备进出水口都为法兰,故市政进水管和小区地下室主管道也都应用法兰,以方便法兰对法兰连接。
    2、进水:无负压供水设备进水口在无负压稳流罐上,所以,在对接时,市政管网过来的管道对接到无负压稳流罐上法兰即可。
    3、出水:小区主管道法兰对接设备出口法兰即可。

    4、配套阀门请看图例。

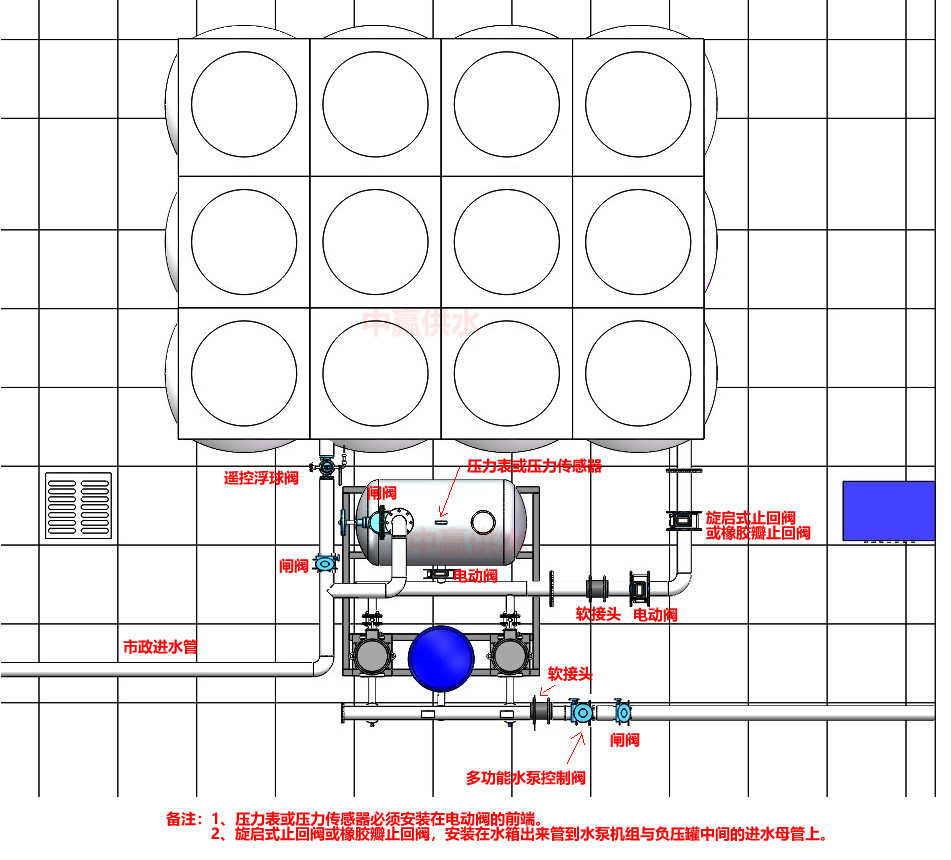

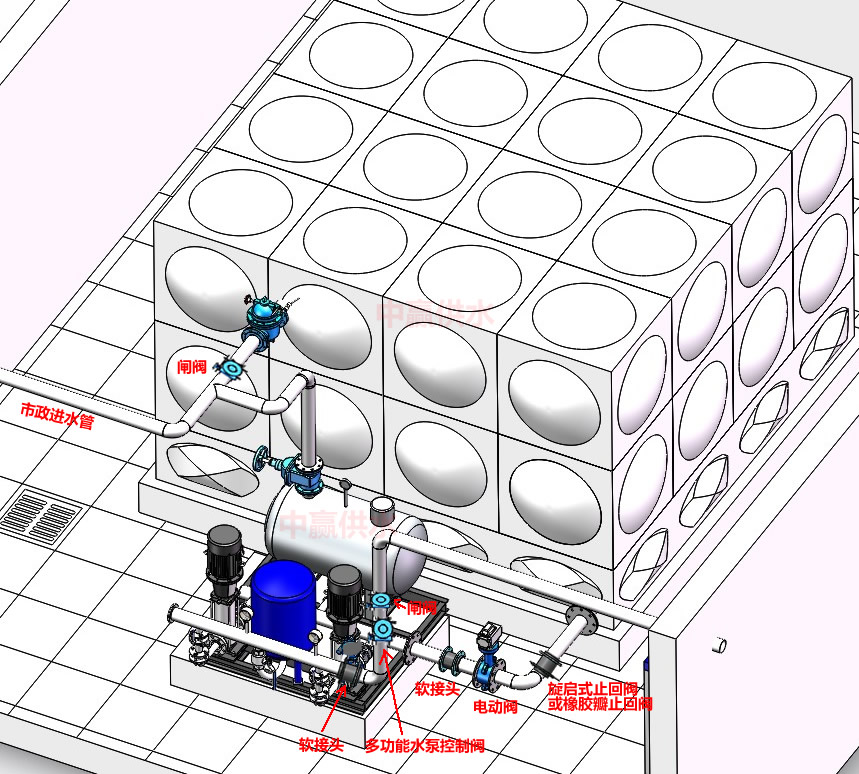

箱式无负压供水设备安装对接操作方法
    1、本设备进出水口都为法兰,故市政进水管和小区地下室主管道也都应用法兰,以方便法兰对法兰连接。
    2、设备与水箱进水:市政自来水进水一路连接在不锈钢水箱的进水口上,另一路连接在无负压罐进水口上。

    3、水箱出水与设备进水:不锈钢出水口连接在箱式无负压供水设备的进水母管上。

    4、出水:小区主管道法兰对接设备出口法兰即可。

    5、配套阀门请看图例。
